カラーCMOSカメラ内蔵タッチパネル操作対応ゲル撮影装置
ゲル撮影・イメージング 蛍光・色素染色ゲル撮影システム
WSE-5400プリントグラフClassic
「WSE-5400 Printgraph Classic」はカラーCMOSカメラを搭載、高速起動～撮影～プリントのスタイルを持ちながら、画質にもこだわったゲル撮影装置です。
WSE5400UP Printgraph Classic
紫外線照射装置・プリンター付きシステム。
その他、透過型シアンLED光源、白色透過光源なども追加可能です。
カメラコントローラは液晶ディスプレイと一体化しています。
撮影制御・画像保存・印刷などの操作が可能です。
目的・用途
- UV光源による、エチジウムブロマイド染色ゲル、SYBR Green/Safe染色ゲルなどの撮影
- 白色透過光源によるCBB染色ゲル、銀染色ゲルなどの撮影（オプション）
- Cyan励起光源による、各種蛍光染色ゲルの撮影（オプション）
- カラー撮影/モノクロ撮影切替可能
- 高画質デジタルグラフィックプリンタで即プリントアウト
- 撮影した画像をUSBメモリに保存
製品概要

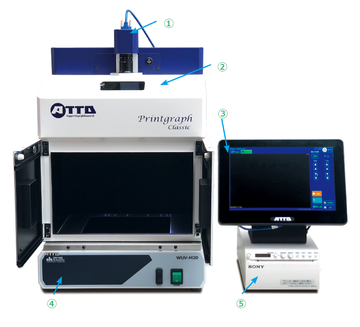

●WSE-5400-UP Printgraph Classicシステム
①カラーCMOSカメラ：解像度2048×1536
②遮光キャビネット：観音開き扉・ゲル切り出し対応
③10インチタッチ式LCDパネルコントローラー：カメラ制御・画像保存
④WUV-M20紫外線照射装置：312nm
⑤UP-X898MDハイブリッドグラフィックプリンタ
●高速起動～簡単操作でプリントアウト・画像保存が可能
①Imageタブ：保存画像を表示・選択
②Captureタブ：撮影モード
③終了：スリープ 画面タッチで即再起動可能
④自動：露光時間を自動調整
⑤ズーム：ズーム調整（1倍～8倍）
⑥露光時間：露光時間調整
⑦印刷：UP-X898プリンタでプリントアウト（モノクロ）
⑧各種設定
⑨保存：USBメモリに画像保存
⑩静止画：画面をフリーズ
製品特長
3メガピクセルカラーCMOSカメラ搭載！
新型プリントグラフ登場！
| EzFluoroStainDNA染色ゲル（カラー撮影） |
 |
| CBB染色ゲル（カラー撮影） |
 |
製品の仕様
| 型式 | WSE-5400 |
|---|---|
| カメラ | 高感度カラーCMOSカメラ |
| 解像度 | 2048×1536 |
| レンズ | F1.4 12mm単焦点レンズ |
| ズーム | 1～8倍（コントローラで制御）0.2×ステップ/１×ステップで調整可能 |
| 撮影制御 | 10インチ タッチ式LCDパネルコントローラー |
| フィルター | オレンジフィルター（50mm角型） |
| 撮影サイズ | 25mm(W)×18ｍｍ(D)～200ｍｍ(Ｗ)×150ｍｍ(D） |
| 画像保存 | 16bitTIFF、8bitTIFF、BMP、JPEG選択 |
| シャッタースピード | 1msec～10sec |
| 飽和検知 | 白レベル |
| 寸法・質量 | キャビネット：340mm(W)×275mm(D)×437mm(H) 9.0kg コントローラ：264mm(W)×150ｍｍ(D)×222ｍｍ(H) 2.5kg |
| 電源 | AC100V-240V ２A 50/60Hz （ACアダプタ） |
DNAもタンパク質も蛍光イメージはPrintgraphにおまかせ！

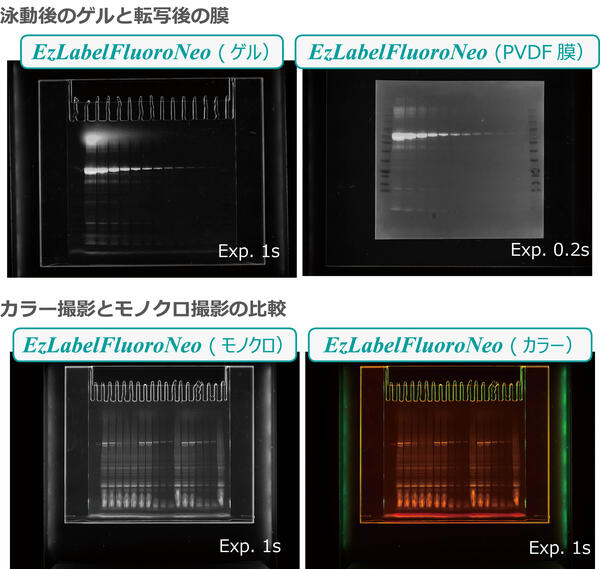

上図はWSE-7010 EzLabelFluoroNeoでラベルしたタンパク質をe-PAGEL HRゲルで高速泳動し、Printgraph Classicで撮影した画像です。いずれもCyanoViewで励起し、付属のオレンジフィルターを用いて撮影しました。上段はゲル（左）と転写後のPVDF膜（右）、下段はモノクロモード（左）で撮影した画像とカラーモード（右）で撮影した画像の比較です。
上図はWSE-7030 EzDNA Ladderの希釈系列を1.2％アガロースゲルで泳動し、EtBrおよびEzFluoeostain DNAで染色した後に、Printgraph Classicで撮影した画像です。
製品資料
カタログ
(1MB) WSE-5400カタログ
オプション・消耗品一覧
本体価格：700,000円 ～Prices shown are domestic prices valid only in Japan
| 製品コード | 製品名 | 価格 | 数量 |
|---|---|---|---|
| 2305415 | WSE-5400-CyP Printgraph Classic （本体・コントローラ・シアンLED光源・プリンタ） 1式 | 1,200,000円 | |
| 2305403 | WSE-5400-UP Printgraph Classic （本体・コントローラ・UV照射装置・プリンタ） 1式 | 1,100,000円 | |
| 2305402 | WSE-5400-P Printgraph Classic （本体・コントローラ・プリンタ） 1式 | 950,000円 | |
| 2305413 | WSE-5400-Cy Printgraph Classic （本体・コントローラ・シアンLED光源） 1式 | 950,000円 | |
| 2305401 | WSE-5400-U Printgraph Classic （本体・コントローラ・UV照射装置） 1式 | 850,000円 | |
| 2305400 | WSE-5400 Printgraph Classic （本体・コントローラ） 1式 | 700,000円 | |
| 2305405 | WSE-5400A-CP Printgraph Classic （ALL IN ONE） 1式 ※ウエブ会員限定キャンペーン | 1,122,400円 |
